Коннектор OBD II mini

Артикул: 3060
Инструкция
Основные характеристики
Все характеристики
Для приобретения в розницу перейдите на страницу официального интернет-магазина. Перейти
Для получения оптового предложения отправьте заявку на orion@orionspb.ru, либо заполните форму на сайте.

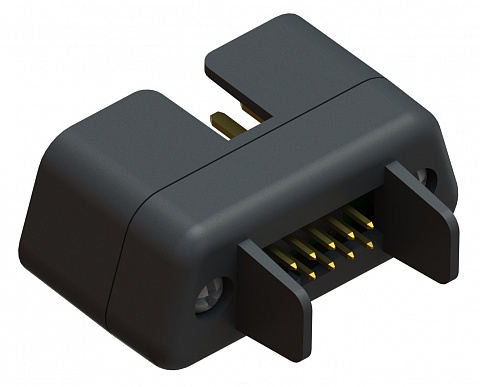

Назначение

Предназначен для подключения к диагностическому разъему OBD II автомобиля.
Подходит для изготовления бортовых компьютеров, диагностических тестеров и адаптеров к ноутбукам. Разъем имеет очень маленькие габариты. 40.5х17,5х32(34)мм - ДхШхВ, высота на разъемом автомобили 22мм. чертеж Позволяет производить подключение в разъемы OBD II автомобиля расположенные за крышками, лючками, или закрываемыми предметами обшивки автомобиля: перчаточный ящик или бардачок.

Используется для протоколов:

  • ISO 9141
  • ISO 14230
  • J 1850 PWM
  • J 1850 VPW
  • CAN (J-2284)
  • и других.

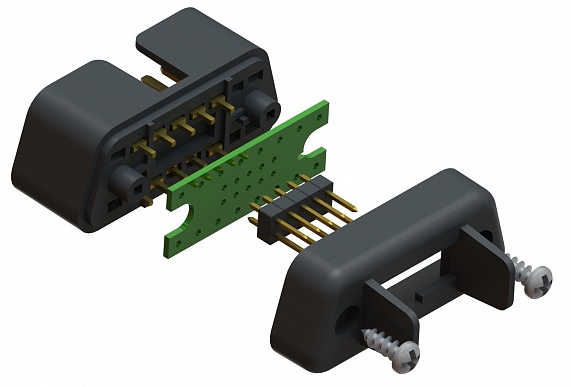

Составные части коннектора

  • Крышка корпуса коннектора - 2 шт.
  • Плата печатная - 1 шт.
  • Контактный штырь - 10 шт.
  • Штырь PLD - 10 шт.
  • Саморез - 2 шт.
  • Инструкция - 1 шт.
* При оптовых поставках возможно увеличение числа штырей

Комплектация

  • Коннектор OBD-2 mini - 1 шт.
  • Инструкция - 1 шт.
  • Упаковочная коробка - 1 шт.

Дополнительная информация

Штрих код
4607154780619
Артикул
3060
Бренд
ооо "НПП "Орион"
Производитель
ООО "НПП "ОРИОН"
Разъем подключения
колодка OBDII
Протоколы связи
CAN (J-2284), ISO 14230, ISO 9141, J 1850 PWM, J 1850 VPW, OBDII (K, L линии)
Размер
компактный
Габаритные размеры
40,5х17,5х32(34)мм
Гарантия
12 мес
Инструкции
Паспорт устройства
Сертификаты
Сертификат
