Сонар ИК (Бесконтактное электронное зажигание)

Описание

Бесконтактное электронное зажигание Сонар-ИК для ВАЗ 2101 - ВАЗ 2107.

Сонар ИК – это инфракрасный датчик-коммутатор системы зажигания, предназначенный для модернизации так называемой штатной системы зажигания определенной марки автомобилей, а именно: ВАЗ 2101-2107. Среди основных особенностей Сонар ИК можно выделить стабильность всех параметров системы зажигания за все время эксплуатации. Это связано с отсутствием каких-либо недолговечных элементов, которые за время службы могут потереться или обгореть. Благодаря Сонар ИК все электрические параметры всегда остаются в норме. Точнее сказать, они занимают лучшее место по качественности.Сонар ИК позволяет создать более высокое напряжение на первичной обмотке катушки зажигания. Напряжение равняется приблизительно 400 В.. При этом само напряжение нарастает на катушке зажигания с очень большой скоростью. А результатом этого становится надежное искрообразование, которое появляется даже в условиях высокого уровня влажности и устаревшей изоляции. Пониженное напряжение не оказывает отрицательного воздействия на прибор, точнее сказать при напряжении в 8 В, устройство способно выдавать от 14 до 15 В. Хорошая работоспособность обеспечивает владельца уверенностью даже в зимнее время года.

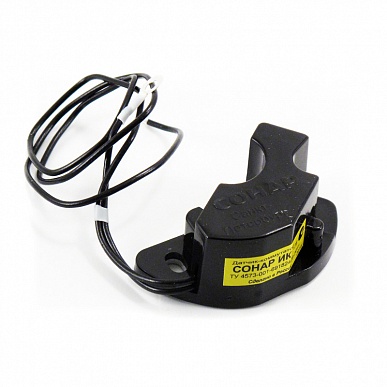

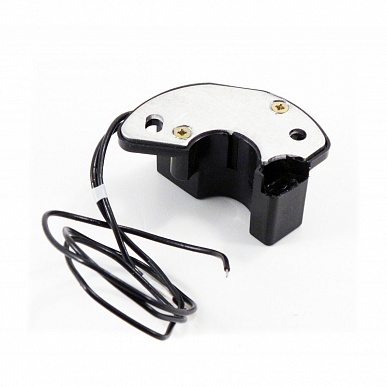

Инфракрасный датчик-коммутатор системы зажигания – это устройство, предназначенное для модернизации системы зажигания автомобилей. Данный прибор состоит из нескольких элементов, которые объединены в одном корпусе. Среди деталей находится оптический инфракрасный датчик, который указывает момент зажигания, индикатор настройки положения, электронный коммутатор, а также катушка зажигания. Данное приспособление устанавливается под крышку трамблера. Там оно находится вместо контактной пары.
Сам инфракрасный датчик также состоит из определенных элементов, а именно: фотоприемника, специального формирователя светового потока и источника инфракрасного излучения. Инфракрасный луч светит не постоянно, так как периодически мешает кулачок трамблера. Благодаря этой системе прерывания свою роль начинает играть фотоприемник, который после мигания начинает управление электронным ключом. Ключ предназначен для прекращения хода тока через катушку зажигания. В результате всех этих действий возникает искровой разряд.
Наиболее популярной моделью датчика-коммутатора системы зажигания является устройство Сонар-ИК, имеющий ряд привлекательных отличий для автолюбителей.

Принцип работы

  Бесконтактное электронное зажигание Сонар-ИК -  это инфра красный датчик момента зажигания , электронный коммутатор  катушки зажигания и индикатор настройки положения объединенные в одном корпусе.Световой поток прошедший через формирователь периодически прерывается вращающимся кулачком трамблера.Прерывающийся световой поток попадает на фотоприёмник и через усилитель управляет силовым электронным ключом, прерывающим ток через катушку зажигания, в результате чего и возникает искровой разряд.

Инфракрасный датчик содержит

• Источник инфракрасного излучения.
• Формирователь светового потока.
• Фотоприемник.

Особенности

• Стабильность параметров системы зажигания во время эксплуатации.
• Сонар-ИК обеспечивает высокое качество электрических параметров.
• Более высокое напряжение (около 400В) на первичной обмотке катушки зажигания.
• Высокая скорость нарастания напряжения на катушке зажигания.
• Гарантия 12 мес.
