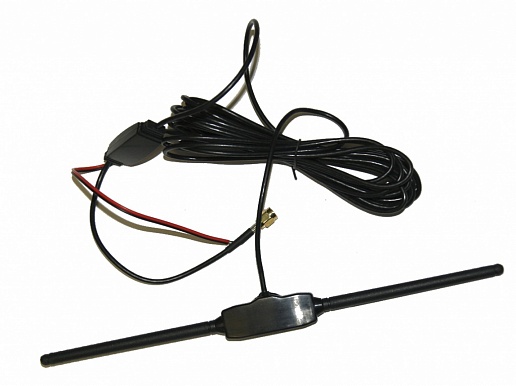

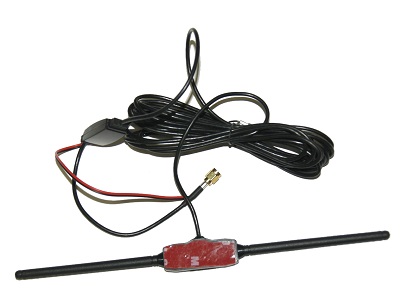

Цифровая TV антенна Вымпел А-78
Описание
Автомобильная телевизионная антенна НПП Вымпел А-78 имеет влаго и водозащищённый корпус. Установка автомобильной антенны производится на лобовое или заднее стекло. Имеет встроенный усилитель и SMA разъём.Технические характеристики
| Частота | МВ/VHF-H:170-230 МГц |
|
|
ДМВ/UHF: 470-860 |
| Усиление | 15-20 дБ |
| Питание | 12В ( 5В ) |
| Ток потребления | 31 мА |
| Антенные разъёмы | SMA |
| Длина шнура | 5 м |
Порядок установки антенны
1. Выключите электрооборудование автомобиля.
2. Обезжирьте место крепления антенны на стекле спиртом или ацетоном.
3. Отделив пленку, защищающую липкий слой, прикрепите антенное полотно к лобовому стеклу автомобилю параллельно к кромке. Для лучшего приема радиостанций желательно, чтобы радиоприемные антенны находились на расстоянии не менее 5 см от краев лобового стекла.
4. Закрепите шлейф заземления (короткий провод) под винт держателя зеркала или солнцезащитного козырька, либо к очищенному до металла месту корпуса автомобиля, обратив внимание на обеспечение устойчивого контакта с корпусом автомобиля, так как от этого зависит качество работы антенны.
5. Проложите антенный кабель и провод питания под резиновым уплотнителем вокруг лобового стекла и подведите его к месту подключения в автомагнитоле.
6. Подключите провод «+» питания (красный провод) к проводу автомагнитолы или ТВ-приемника, который предназначен для питания антенн. Если такого провода в магнитоле нет, допускается подключение провода к цепи бортовой сети автомобиля +12В, защищенной предохранителем, возможно ближе к приемнику. Черный провод подключите к земле, возможно ближе к приемнику.
7. Вставьте ТВ разъем во входное гнездо телевизора или используйте переходник на jack3,5 мм, в зависимости от типа телевизионного гнезда в телевизоре.
