Автомобильная TV антенна Вымпел А-74
Назначение

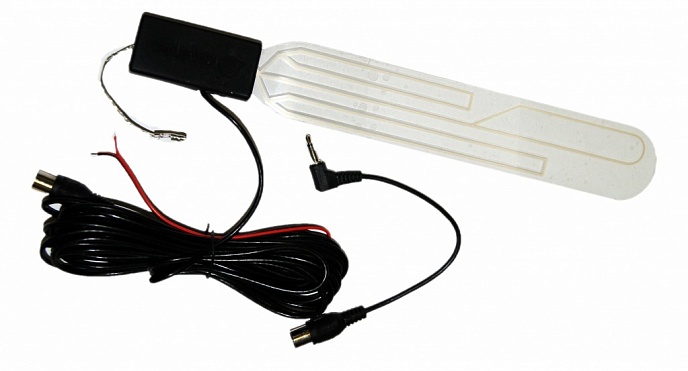

Активная автомобильная телевизионная антенна Вымпел А-74 устанавливается на ветровое или заднее стекло. Имеет прозрачный директор и переходники TV/mini jack 3.5 мм.Технические характеристики
- Частота: МВ/VHF: 44-68, 174-230 МГц, ДМВ/UHF: 470-862
- Усиление: 12-16 дБ
- Питание: 10.5-16 В
- Ток потребления: 31 мА
- Антенные разъёмы: TV/mini jack 3.5 мм
- Длина шнура: 3 м
Порядок установки антенны
1. Выключите электрооборудование автомобиля.
2. Обезжирьте место крепления антенны на стекле спиртом или ацетоном.
3. Отделив пленку, защищающую липкий слой, прикрепите антенное полотно к лобовому стеклу автомобилю параллельно к кромке. Для лучшего приема радиостанций желательно, чтобы радиоприемные антенны находились на расстоянии не менее 5 см от краев лобового стекла.
4. Закрепите шлейф заземления (короткий провод) под винт держателя зеркала или солнцезащитного козырька, либо к очищенному до металла месту корпуса автомобиля, обратив внимание на обеспечение устойчивого контакта с корпусом автомобиля, так как от этого зависит качество работы антенны.
5. Проложите антенный кабель и провод питания под резиновым уплотнителем вокруг лобового стекла и подведите его к месту подключения в автомагнитоле.
6. Подключите провод «+» питания (красный провод) к проводу автомагнитолы или ТВ-приемника, который предназначен для питания антенн. Если такого провода в магнитоле нет, допускается подключение провода к цепи бортовой сети автомобиля +12В, защищенной предохранителем, возможно ближе к приемнику. Черный провод подключите к земле, возможно ближе к приемнику.
7. Вставьте ТВ разъем во входное гнездо телевизора или используйте переходник на jack3,5 мм, в зависимости от типа телевизионного гнезда в телевизоре.
