Автомобильный бортовой компьютер БК-61 CAN

Артикул: 3119
Инструкция
Основные характеристики
Тип дисплея
матричный
Все характеристики
Для приобретения в розницу перейдите на страницу официального интернет-магазина. Перейти
Для получения оптового предложения отправьте заявку на orion@orionspb.ru, либо заполните форму на сайте.

НАЗНАЧЕНИЕ

Автомобильный бортовой компьютер БК-61 CAN предназначен для оперативного контроля работы основных узлов автомобиля и устанавливается в штатное место 1DIN или вместо перчаточного ящика на:
  • Автомобили с инжекторным двигателем с диагностикой:*
    • ВАЗ семейств: Классика, 2108, 2109, 21099, 2110-2112, 2113-2115, Нива, Шевроле-Нива, Калина, Приора, Ларгус
    • ГАЗ: Газель, Баргузин, Соболь
    • УАЗ: классический, Hunter, Патриот
    • ИЖ ОДА; ЗАЗ Cлавута, Таврия
    • DAEWOO Sens, Espero, Leganza
    • DAEWOO Nexia, Nubira, Lanos и
    • CHEVROLET Lanos до 2008 г. выпуска
    • Renault Logan
  • Автомобили с любым карбюраторным, инжекторным, дизельным двигателем: подключение производится непосредственно к датчикам

* список автомобилей подключаемых по диагностическим протоколам уточняйте в инструкции.

Внимание!
Если ваш автомобиль не поддерживает подключение по диагностическим протоколам указанным в "таблице поддерживаемых ЭБУ", возможно подключение непосредственно к датчикам. При таком подключении информация о кодах ошибок и другая, получаемая от ЭБУ (Электронный Блок Управления), будет недоступна.

Особенности

  • Русскоязычный интерфейс и удобная система навигации
  • Индикация выхода параметров за границы диапазона
  • Поддержка протокола CAN
  • Выносной датчик температуры
  • Энергонезависимая память
  • Чтение и сброс кодов ошибок
  • Устанавливается в штатное место 1DIN или вместо перчаточного ящика
  • Диагностическая колодка OBDII в комплекте, также есть переходник для других видов диагностических колодок
  • Позволяет подключать датчик скорости с любым количеством импульсов на метр
  • Позволяет подключать и калибровать датчик уровня топлива
  • подключение к форсунке для отображения мгновенного расхода топлива.

ОТОБРАЖЕНИЕ ИНФОРМАЦИИ

  • Жидкокристаллический дисплей
  • Постоянно отображаются стрелочные часы
  • Русскоязычный интерфейс и удобная система навигации
  • Яркая многоцветная подсветка, имеющая несколько ступеней регулировки яркости
  • Обычный или инверсный дисплей
  • Чтение кодов ошибок с описанием неисправности

Виды выдаваемых предупреждений

  • Превышение скорости
  • Предупреждение о гололеде
  • Превышение оборотов двигателя
  • Превышение температуры двигателя
  • Наступление планового ТО
  • Выход напряжения за границы диапазона

Основные режимы

  • Время в пути
  • Часы
  • Календарь
  • Мгновенная скорость
  • Пробег
  • Средняя скорость
  • Пробег до ТО
  • Средний расход топлива л/100км
  • Мгновенный расход топлива л/100км*
  • Общий расход литры
  • Мгновенный расход топлива л/час*
  • Количество топлива в баке
  • Пробег на остатке топлива
  • Температура воздуха
  • Минимальная температура за сутки
  • Вольтметр
  • Тахометр
  • Положение дроссельной заслонки*
  • Температура двигателя*
  • Идентификационный номер ЭБУ*
  • Версия прошивки прибора
  • Коды ошибок с описанием
  • Сброс кодов ошибок

Технические характеристики

  • Напряжение питания: 7.5 -18 В
  • Потребляемый ток:
    • В рабочем режиме, не более 0,1 А
    • В дежурном режиме, не более 0,01 А
  • Диапазон рабочих температур: - 2 5 - +40 °С
  • Диапазон измерения напряжения: 9-16 В
  • Диапазон измерения температуры: - 25 - +60 °С
  • Версия ПО: БК 21:1.38 и старше

Таблица поддерживаемых ЭБУ

ВАЗ
ЯНВАРЬ 5.1 ЕВРО-2
ЯНВАРЬ 5.1.1 РОССИЯ-83
ЯНВАРЬ 5.1.2 РОССИЯ-83
ЯНВАРЬ 5.1.3 ЕВРО-2
ЯНВАРЬ 7.2
BOSCH MP7.0 HFM EURO-2
BOSCH MP7.0 HFM EURO-3
BOSCH M7.9.7 EURO-2
BOSCH M7.9.7 EURO-3
BOSCH M1.5.4 EURO-2
BOSCH M1.5.4 EURO-3
BOSCH M1.5.4 (РОССИЯ-83)
BOSCH M(E) 17.9.7 ВАЗ EURO-3/4/5
VS 5.1 EURO-2
VS 5.1 РОССИЯ-83
M73 EURO-3
M74 EURO-4
M74K EURO-3
M75 EURO-4
USB ИТЕЛМА (EURO-2)
LADA LARGUS
ГАЗ, УАЗ, Газель
BOSCH M(E) 17.9.7 УАЗ EURO-3
МИКАС 5.4,7.1,7.2
МИКАС 7.6
МИКАС 10.3 (ЕВРО-3) ДВ. УМЗ-421
МИКАС 12
МИКАС 11 (ЕВРО-3)
МИКАС 12 (ЕВРО-4)
МИКАС 12.3
RENAULT LOGAN
CAN OBDII CAN OBDII
DAEWOO до 2008 г. выпуска
с ЭБУ GM-Multec IE FI-6, IE FI-S
ALDL 1
ALDL 2
ALDL 3
OBDII K-LINE 14230 OBDII
9141 OBDII

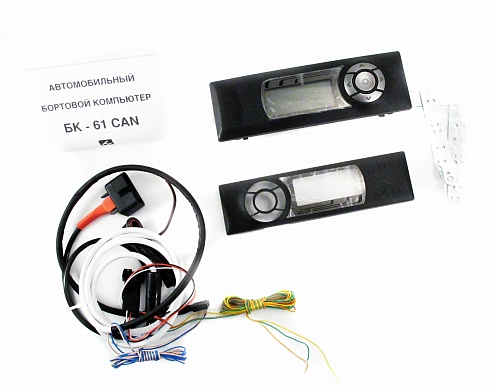

Комплектация

  • Коробка упаковочная: 1 шт.
  • Инструкция по эксплуатации: 1 шт.
  • Таблица кодов неисправностей: 1 шт.
  • Бортовой компьютер: 1 шт.
  • Шлейф с разъемами и термодатчиком: 1 шт.
  • Колодка диагностическая 16-контактная OBD II: 1 шт.
  • Переходник с одиночными контактами: 1 шт.
Штрих код
4607154783283
Артикул
3119
Модель
БК-61
Производитель
ООО "НПП "ОРИОН"
Тип дисплея
матричный
Подсветка
RGB
Напряжение бортовой сети
12 В
Диагностические протоколы
Подключение к датчикам (без диагностики), Bosch 1.5.4, Bosch M7.9.7, Bosch MP7.0 HFM, Daewoo ALDL 1, Daewoo ALDL 2, ISO 14230, Mikas 11 (ГАЗ), ВАЗ (группа протоколов), Микас 5.4, 7.1, 7.2, Микас 7.6, Январь 5.1.1, CAN
Тип двигателя
любой
Совместимость
все автомобили
Место установки
1 DIN (перчаточный ящик)
Вес брутто
535 гр.
Габаритные размеры
210x155x75 мм
Гарантия
12 мес.
