Автомобильный бортовой компьютер БК-16

Артикул: 3024

НАЗНАЧЕНИЕ

Автомобильный бортовой компьютер БК-16 предназначен для оперативного контроля работы основных узлов автомобиля и предназначен для установки в штатное место для автокомпьютера в высокой панели приборов или европанели на автомобили ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2115, ВАЗ 2120, оснащенные инжекторным или карбюраторным двигателем.

Также можно подключить прибор без установки в штатное место на автомобили, оснащенные инжекторным двигателем с электронным блоком управления:

  • ВАЗ семейств: Классика, Нива, 2110-2112,
  • Шевроле-Нива, Калина, Приора;
  • ГАЗ: Газель, Баргузин, Соболь;
  • УАЗ: классический, Hunter, Патриот;
  • ИЖ (ОДА); ЗАЗ (Славута); DAEWOO (Sens).
  • DAEWWO Lanos, Nexia, CHEVROLET Lanos до 2008 года выпуска.

Также устанавливается на автомобили отечественного и иностранного производства, оснащенные карбюраторным, инжекторным или дизельным двигателем (без кодов ошибок), прибор подключается к датчикам автомобиля.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

  • Устанавливается в штатное место
  • Выносной датчик температуры
  • Энергонезависимая память

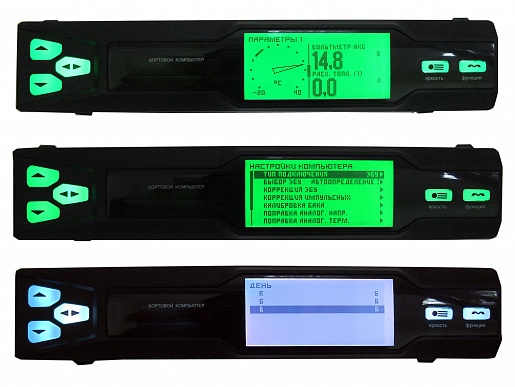

ОТОБРАЖЕНИЕ ИНФОРМАЦИИ

  • Жидкокристаллический матричный дисплей
  • Строка состояния в верхней части дисплея
  • Отображение до 4х параметров одновременно
  • Стрелочные часы, стрелочный спидометр
  • Русскоязычный интерфейс и удобная система навигации
  • Яркая многоцветная подсветка, имеющая несколько ступеней регулировки яркости
  • Обычный или инверсный дисплей

Управление:

  • Быстрый вызов любимой функции “Горячей кнопкой”
  • Индикация выхода параметров за границы диапазона
  • Возможность корректировки измеряемых значений
  • Настройка предупреждений (как угодно пользователю)
  • "Тонкая" персональная настройка любых параметров

ОСНОВНЫЕ РЕЖИМЫ

  • Время в пути
  • Часы
  • Календарь
  • Мгновенная скорость
  • Пробег
  • Средняя скорость
  • Пробег до ТО
  • Средний расход топлива л/100км
  • Мгновенный расход топлива л/100км*
  • Общий расход литры
  • Мгновенный расход топлива л/час*
  • Количество топлива в баке
  • Пробег на остатке топлива
  • Температура воздуха
  • Минимальная температура за сутки
  • Вольтметр
  • Тахометр
  • Положение дроссельной заслонки*
  • Температура двигателя*
  • Идентификационный номер ЭБУ*
  • Версия прошивки прибора
  • Коды ошибок с описанием*
  • Сброс кодов ошибок

* Наличие режима зависит от типа ЭБУ автомобиля

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БК - 10

  • Напряжение питания: 7.5 -18 В
  • Потребляемый ток:
    • В рабочем режиме, не более 0,2А
    • В дежурном режиме, не более 0,02А
  • Диапазон рабочих температур: - 25 - +40 °С
  • Диапазон измерения напряжения: 9-16 В
  • Диапазон измерения температуры: - 30 - +120 °С
  • Версия ПО БК: 1.31 или выше

ДИСКРЕТНОСТЬ ПРЕДСТАВЛЕНИЯ ИНФОРМАЦИИ:

  • Расход топлива: 0,1 л
  • Скорость движения: 1 км/ч
  • Температура: 1 °С
  • Бортовое напряжение: 0,1 В
  • Индикация оборотов: 1 об./мин
  • Пробег:
    • до 100 км: 0,1 км
    • свыше 100 км: 1 км
  • Пробег до очередного ТО: 1 км
  • Положение дроссельной заслонки: 1%

ТАБЛИЦА ПОДДЕРЖИВАЕМЫХ ЭБУ

ВАЗ
ЯНВАРЬ 5.1 ЕВРО-2
ЯНВАРЬ 5.1.1 РОССИЯ-83
ЯНВАРЬ 5.1.2 РОССИЯ-83
ЯНВАРЬ 5.1.3 ЕВРО-2
ЯНВАРЬ 7.2
BOSCH MP7.0 HFM EURO-2
BOSCH MP7.0 HFM EURO-3
BOSCH M7.9.7 EURO-2
BOSCH M7.9.7 EURO-3
BOSCH M1.5.4 EURO-2
BOSCH M1.5.4 EURO-3
BOSCH M1.5.4 (РОССИЯ-83)
BOSCH M(E) 17.9.7 ВАЗ EURO-3/4/5
VS 5.1 EURO-2
VS 5.1 РОССИЯ-83
M73 EURO-3
M74 EURO-4
M74K EURO-3
M75 EURO-4
ГАЗ, УАЗ, Газель
BOSCH M(E) 17.9.7 УАЗ EURO-3
МИКАС 5.4,7.1,7.2
МИКАС 10.3 (ЕВРО-3) ДВ. УМЗ-421
МИКАС 12
DAEWOO SENS,
ЗАЗ Славута,
Таврия ИЖ Ода
МИКАС 7.6
DAEWOO до 2008 г. выпуска
с ЭБУ GM-Multec IE FI-6, IE FI-S
ALDL 1
ALDL 2
ALDL 3

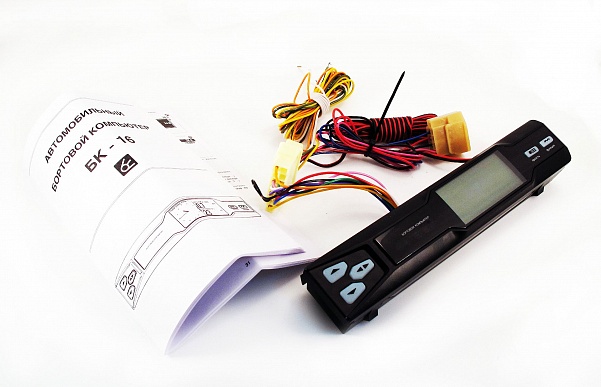

КОМПЛЕКТ ПОСТАВКИ

  • Коробка упаковочная: 1 шт.
  • Инструкция по эксплуатации: 1 шт.
  • Таблица кодов неисправностей: 1 шт.
  • Бортовой компьютер: 1 шт.

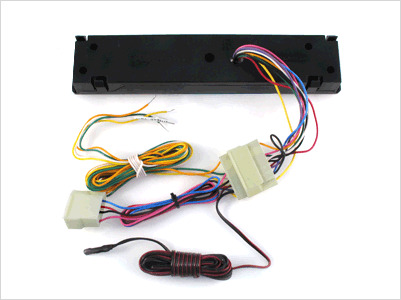

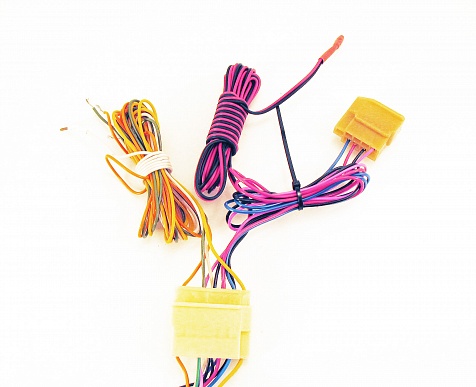

  • Шлейф с разъемами и термодатчиком: 1 шт.

Программное обеспечение. Текущие версии

Внимание!!! Версия аппаратной части, поддерживающая функцию обновления - 0062 (версия указана на плате). (данная версия оснащена матричным графическим экраном)


Дополнительная информация


Русификация бортового компьютера

Русификация бортового автомобиля в последнее время превратилась в идею-фикс для многих владельцев иномарок. И, безусловно, такой ажиотаж вызван не скукой и не желанием потратить время впустую, а вполне реальными неудобствами, с которыми приходиться сталкиваться лицом к лицом каждый раз при выводе данных на иностранном языке. И если Вы не владеете английским языком или Ваших знаний недостаточно, чтобы разгадать сообщения бортового компьютера, тогда идеальным решением для Вас станет русификация бортового компьютера.

Итак, чтобы самостоятельно русифицировать свой прибор, Вам потребуется: компьютер с выходом в Интернет, чистый компакт-диск и немного свободного времени.

Прежде всего, Вам следует удостовериться, что в автомобиле установлен блок навигации МК4, оснащенный DVD приводом, функцией трехмерного отображения карт и индикатором Power.

         Затем, войдите в меню и выберите раздел Set, где Вы узнаете какая версия ПО установлена в Вашем БК. Если версия Вашего программного обеспечения 32SW 4-1/00, то ее нужно будет перепрошить до 29.1. В случае если присутствует любая другая версия, можете смело переходить к установке версии 32 прошивки.

Скачайте файл ПО ver.32 с русским языковым пакетом, найти которых не составляет большого труда на безграничных просторах Интернета. Запишите его на приготовленный Вами заранее компакт-диск, использовав любую доступную программу для прожига CD.

Поверните ключ, заранее вставленный в замок зажигания до первого щелчка в позиция «1» и дождитесь пока появиться на дисплее меню, не предпринимая попыток завести двигатель и не нажимая никаких кнопок. После этого вставьте в блок навигации диск с прошивкой. На основном дисплее появиться уведомление, подтверждающее загрузку диска с ПО и осуществление процесса его установки. Сам процесс обычно занимает несколько минут.

Диск будет автоматически извлечен из блока навигации сразу после завершения процедуры. На авто дисплее нажмите кнопку «ОК» и перезагрузите систему. Это необходимо сделать для того, чтобы завершить процесс русификации бортового компьютера. Включившись повторно, устройство подтвердит Вам, что процесс русификации бортового компьютера прошел успешно.


Штрих код: 4607154780244


«ОРИОН-БК» — верный электронный помощник при эксплуатации автомобиля

Целый ряд современных автомобилей оснащен бортовыми компьютерами. Подобные программно-аппаратные комплексы:

  • собирают данные с различных датчиков;
  • анализируют проведенные измерения;
  • отображают информацию о текущем состоянии различных систем транспортного средства на экран;
  • выдают водителю соответствующие рекомендации.

Использование бортового компьютера позволяет своевременно выявлять явные и скрытые неисправности в работе автомобильных узлов, а значит, вовремя проводить необходимые ремонтные операции. В результате экономятся средства на диагностику в автосервисе, а эксплуатационный ресурс транспортного средства продлевается.

Функции бортового электронного комплекса

Автомобильный маршрутный компьютер выполняет массу функций. Среди них:

  • контроль оборотов двигателя;
  • слежение за температурой двигателя;
  • мониторинг скорости автомобиля;
  • измерение температуры воздуха внутри салона и вне автомобиля;
  • выявление расхода топлива в зависимости от режима эксплуатации двигателя и кондиционера, загрузки транспортного средства, дорожных условий;
  • замеры напряжения в бортовой сети;
  • информирование о состоянии свечей и фильтров, уровне масла.

Данные о каждой обнаруженной неисправности отображаются на экране и автоматически заносятся в регистрационный блок. Здесь же хранится информация о правилах грамотной эксплуатации транспортного средства, способах устранении конкретной неисправности, данные о сервисных центрах. В той или иной ситуации бортовой компьютер выдает полезную информацию, соответствующую возникшей проблеме.

Среди дополнительных эксплуатационных возможностей маршрутного компьютера можно отметить:

  • систему различных оповещений;
  • отображение общего пробега автомобиля в километрах;
  • планирование маршрутов с расчетом скорости движения и расхода топлива, указанием прохождения контрольных точек, а также с разработкой графика движения;
  • составление отчетов обо всех событиях, происходящих в подконтрольных автомобильных системах;
  • ручное и автоматическое управление кондиционером;
  • симуляция радиоприемника или телевизора, выход в Интернет, осуществление громкой телефонной связи;
  • функции монитора парктроника;
  • функции октан-корректора для карбюраторных двигателей — коррекция угла опережения в момент запуска двигателя, при его эксплуатации, при переходе с одного вида топлива на другой; активизация многоискрового режима и прочее.

Таким образом, бортовой компьютер обладает большим количеством функциональных возможностей и настроек. Это позволяет владельцу транспортного средства подстраивать его работу под свои потребности. Эксплуатация маршрутного компьютера повышает комфорт и безопасность поездки.

Монтаж электронного управляющего центра

Существует несколько вариантов монтажа бортового компьютера. В частности, он может устанавливаться в стандартное гнездо, расположенное на приборной панели автомобиля, либо выноситься вне ее с вмонтированием лицевой панели в крышу машины. В первом случае обычно используется маршрутный компьютер штатных размеров — 1Din, 1/5Din, 2Din. Обе модели не создают никаких проблем при прохождении технического обслуживания.

Современный бортовой компьютер подсоединяется в разрыв:

  • к датчикам уровня и расхода топлива, скорости;
  • к колодке диагностики;
  • к цепи зажигания;
  • к другим штатным узлам автомобиля.

Следует отметить, что маршрутный компьютер доступно устанавливать на транспортные средства с различными двигателями — дизельными, карбюраторными, инжекторными.

Специфика электронных автомобильных систем «Орион БК»

Автомобильный бортовой компьютер «Орион БК» может работать в самых разных условиях — при низких/высоких температурах, значительном скоплении пыли, повышенном уровне влажности, существенных вибрационных нагрузках. Ведь подобный программно-аппаратный комплекс имеет:

  • высокий уровень пыле- и влагозащиты IP66 по стандарту IEC-952;
  • надежный фрезерованный алюминиевый корпус;
  • систему ударо- и виброзащиты;
  • пассивное охлаждение.

Следует отметить тот факт, что даже при высокой эксплуатационной нагрузке энергопотребление этого электронного оборудования не превышает 16 Вт.

В комплектацию устройства входят:

  • интегрированный графический 2D/3D контроллер;
  • контроллеры ЛВС Gigabit Ethernet и Fast Ethernet;
  • последовательные порты, интерфейс USB 2.0;
  • каналы цифрового и аналогового ввода/вывода;
  • интерфейсы CAN2.0, MILSTD-1553 «Манчестер»;
  • твердотельный накопитель серии «РОТОР» с интерфейсом SATA;
  • светодиодный, жидкокристаллический, сегментынй либо графический дисплей.

Отличительные свойства отдельных видов электронных систем «Орион БК»

Под маркой «Орион БК» выпускается около трех десятков модификаций автомобильного бортового компьютера. Каждый из них имеет свои особенности.

Так, например, БК-02 ориентирован на применение в дизельных двигателях с генераторами, имеющих W выход. В число его функций входят:

  • индикация времени,
  • измерение оборотов коленчатого вала,
  • контроль напряжения бортовой сети,
  • оценка состояния стартерных аккумуляторных батарей,
  • отчет времени поездки.

Модель БК-08 дополнительно снабжена термометром для определения температуры окружающего воздуха.

Функции БК-03 аналогичны набору функционалов БК-02. Но это устройство работает с карбюраторными двигателями.

БК-06 отличается от БК-03 наличием термометра.

БК-11 предназначен для автомобилей ВАЗ 10-го семейства, укомплектованных карбюраторным двигателем, а БК-17 ориентирован на использование в таких моделях ВАЗ как 2108, 2109, 21099, 2115 и 2120.

БК-21 интегрируется с карбюраторным или дизельным двигателем с W-выходом.

БК-05 рекомендован к использованию в автомобилях ВАЗ с инжекторным двигателем и электронными блоками управления.

БК-04 подходит для автомобилей ГАЗ 3110, ГАЗ 3102, ГАЗЕЛЬ, СОБОЛЬ.

ТАКСОМЕТРЫ - ОБЩАЯ ИНФОРМАЦИЯ

Автомобильный таксометр предназначен для оперативного контроля основных параметров поездки, определения стоимости поездки и т.д. Таксометр устанавливается на автомобили отечественного и иностранного производства, оснащенные карбюраторным, инжекторным или дизельным двигателем. Необходимо убедится, до подключения таксометра, что в автомобиле установлен датчик скорости или автомобиль оборудован ABS. Либо конструкция автомобиля позволяет установить и подключить датчик скорости.


Таксометр (от фр. Taximètre «счётчик цены») – это прибор, который устанавливается в автомобилях отечественного или импортного производства для определения стоимости проезда и для оперативного контроля основных параметров поездки.

Принцип работы таксометра в том, что он измеряет расстояние, пройденное автомобилем, и умножает его на стоимость одного километра пути.

Первый таксометр изобретает в 1907 году немецкий ученый Вильгельм Брюн, и сразу же после этого на улицах Лондона появляются первые таксомоторы,  оборудованные таксометрами. В скором времени компания «Рено» запустила производство машин, оборудованных таксометрами.

Повсеместное распространение таксометров вызвало шквал негодования со стороны таксистов, которые отныне не могли взимать завышенную плату с пассажира за проезд в ночное время или в криминальный район города, а должны были возить всех и куда угодно по одной и той же цене, установленной таксопарком.

Как и сто лет назад, таксисты до сих пор воюют с владельцами таксопарков. А потому широкое распространение приобрели скрытие заработка таксистами и обман клиента. Только лишь начиная с нового тысячелетия таксометры стали электронными. До этого, все таксометры были механическими. Необходимость замены продиктовали новые автомобили, начиненные электроникой. Электронные таксометры отсчитывают расстояние от электронного датчика, который расположен на коробке передач автомобиля.

Существуют как стандартные методы расчета цен от расстояния и времени, так и такое понятие как «минимальная цена», то есть пассажир должен проехать некоторое минимальное расстояние, для того чтобы эксплуатация автомобиля оправдывалась его владельцу.

Также Вы можете скачать программное обеспечение для настройки и калибровки таксометра.

Помимо этого, существует немало навигаторов, реализующих в себе таксометр.

Особенность ТАКСОМЕТРа ТХ - 01 заключается в большом графическом дисплее.

Установить ТАКСОМЕТР ТХ – 01 Вы можете в любом удобном месте и двумя разными вариантами, либо с кнопками с правой стороны, либо с кнопками с левой стороны от экрана. К тому же это очень просто. Таксометр имеет энергозависимую память.

Но прежде чем устанавливать таксометр в автомобиль убедитесь, что в нем присутствует датчик скорости. А непосредственно перед установкой убедитесь, что он подключен.

Дисплей таксометра матричный и графический. Основной экран отображает параметры посадки и поездки. Также при покупке, Вы сможете выбрать дисплей, который  Вам нужен: обычный или инверсный.

Вы можете купить таксометр в фирменном магазине «НПП Орион». Наши товары всегда отличного качества и по доступным ценам. Заходите на наш сайт и в наш интернет-магазин. Мы ждем Вас!
