Автомобильный бортовой компьютер БК-100

Артикул: 3010

НАЗНАЧЕНИЕ

Автомобильный бортовой компьютер БК-100 предназначен для оперативного контроля работы основных узлов автомобиля.

Соединение с устройством отображения по Bluetooth.

Устройства отображения: КПК, ноутбук, ПК, планшет, телефон с поддержкой JAVA, устройства под управлением ОС Android.

Прибор предназначен для индикации основных мгновенных и временных параметров, удельных характеристик расхода и пробега на экране устройства отображения информации.

Устанавливается на автомобили отечественного и иностранного производства, оснащенные карбюраторным, инжекторным или дизельным двигателем.

ОСОБЕННОСТИ

  • Энергонезависимая память

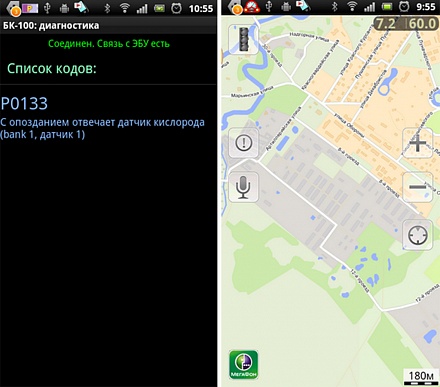

  • Индикация и сброс кодов ошибок
  • Простое обновление через интернет
  • Несколько вариантов статистики, расчет пробегов до ТО

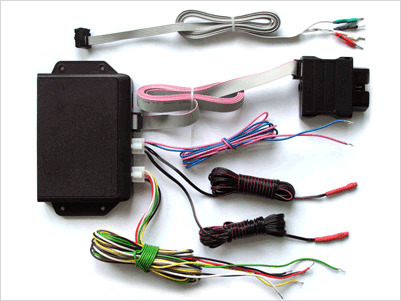

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

  • Подходит для любых автомобилей
  • Поддерживает различные интерфейсы и протоколы CAN, ISO 9141, ISO 14230, KWP 2000, J 1850
  • Возможность подключения непосредственно к датчикам автомобиля (если протокол и ЭБУ установленный на автомобиле не поддерживается)
  • Устанавливается в любом удобном месте
  • Простота установки
  • Два выносных датчика температуры
  • Аналоговый вход для подключения внешнего (дополнительного) датчика

ОТОБРАЖЕНИЕ ИНФОРМАЦИИ

  • Поддерживает различные типы КПК, коммуникаторов, ноутбуков, телефонов с поддержкой JAVA

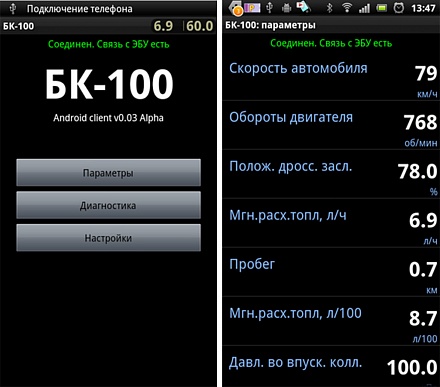

  • Поддержка мобильных устройств под управлением ОС Android
  • Беспроводная связь Bluetooth
  • Работа и сохранение информации без подключения КПК или другого устройства отображения информации (продолжает считать пробег, расходы топлива, статистику и другие параметры)
  • Поддержка различных разрешений и ориентации дисплея
  • Возможность изменения цветового оформления экрана
  • Одновременное отображение на экране от 1 до 12 параметров

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Напряжение питания: 7.5 -18 В
  • Потребляемый ток:
    • В рабочем режиме, не более 0,2 А
    • В дежурном режиме, не более 0,03 А
  • Диапаз. рабочих температур: -25 - +40 С
  • Диапазон измер. температур.: -50 - +60 С
  • Диапазон измер. напряжения: 9-16 В

Программное обеспечение. Текущие версии


ПО для модуля БК-100 вер. 1.84, ПО для КПК и ноутбука вер. 1.46 от 20.03.2013г.
google-play.jpgАндроид-маркет вер. 0.12
687474703a2f2f6d6f627761792e696e2f696d6167652f61706b2e706e67.pngСсылка на apk-file вер. 0.12 от 20.03.2013
список изменений
Добавлены блоки:ВАЗ Bosch ME 17.9.7 Euro3/4/5, ВАЗ M74 Euro 4, ВАЗ M74K Euro 3, ВАЗ M75 Euro 4, УАЗ Bosch ME 17.9.7 Euro3 дв. ЗМЗ-409, Chery Fora Bosch ME 7.9.7
java-security-ip-kvm.pngПО телефонов с JAVA вер. 0.97
список изменений
Добавлена настройка дополнительного провода
    добавлена возможность задавать название дополнительного провода в настройках например "давление масла"
      Внимание! при обновлении c версии модуля 1,69 и ниже исчезнут все пользовательские настройки, статистика, потребуется новый ввод
      скачанные файлы.jpgархив прошивок

      Cкачайте и установите обновления следуя инструкции.

      Для того чтобы оперативно получать информацию о выходе новых прошивок подпишитесь в форуме на тему Версии программного обеспечения БК 100, 120, 125, 130, 135

      Для работы БК на настольном компьютере или ноутбуке необходимо наличие NET Framework 3.5. На ОС Windows Vista и Windows 7 он уже установлен, на более старых версиях ОС Windows необходимо установить компонент dotnetfx35.exe с диска или из интернета: http://www.microsoft.com/net/

      Если на Вашем КПК не установлен .NET Compact Framework 2.0 или выше, то Вам необходимо поочередно пытаться установить Framework подходящий для вашего процессора.


      Дополнительная информция


      Принцип работы бортового компьютера

      Принцип работы бортового компьютера заключается в том, что он считывает информацию со всех датчиков, имеющихся в автомобиле, отображая ее на экране, который бывает как монохромным, так и цветным.


      Меню бортовых компьютеров простое и очень удобное, так как главная его задача это позволить Вам легко найти то, что Вас интересует. К тому же многие из бортовых компьютеров автоматически выводят на экран самые важные пункты, не заставляя Вас заниматься их поиском.


      С помощью нужного режима, Вы можете вывести на экран такие показатели как: температура охлаждающей жидкости, количество топлива, количество оборотов двигателя, расход топлива, время, проведенное в пути и так далее.

      Безусловно, самой важной функцией бортового компьютера является выявление различных неисправностей работы во всех частях машины.

      Как же работает бортовой компьютер? На экране загорается сообщение: «Ошибка» и специальный код. Узнать, что именно означает этот код, Вам поможет инструкция, прилагаемая к вашему бортовому компьютеру. Правильно считав информацию с БК, Вы будете предупреждены о поломках. Самый умный компьютер может напоминать забывчивым водителям о том, что пора заменить масло, проверить давление в шинах и о многом другом.

      Существуют такие современные модели, которые обладают способностью не только отражать информацию на бортовом компьютере, но и оповещать с помощью голосового эффекта о неполадках. Такая полезная функция есть в модели БК-36.




      Вы также можете ознакомится и с остальными моделями бортовых компьютеров на сайте нашего Интернет-магазина «НПП ОРИОН». Будем рады видеть Вас у нас!



      Штрих код: 4607154780992


      «ОРИОН-БК» — верный электронный помощник при эксплуатации автомобиля

      Целый ряд современных автомобилей оснащен бортовыми компьютерами. Подобные программно-аппаратные комплексы:

      • собирают данные с различных датчиков;
      • анализируют проведенные измерения;
      • отображают информацию о текущем состоянии различных систем транспортного средства на экран;
      • выдают водителю соответствующие рекомендации.

      Использование бортового компьютера позволяет своевременно выявлять явные и скрытые неисправности в работе автомобильных узлов, а значит, вовремя проводить необходимые ремонтные операции. В результате экономятся средства на диагностику в автосервисе, а эксплуатационный ресурс транспортного средства продлевается.

      Функции бортового электронного комплекса

      Автомобильный маршрутный компьютер выполняет массу функций. Среди них:

      • контроль оборотов двигателя;
      • слежение за температурой двигателя;
      • мониторинг скорости автомобиля;
      • измерение температуры воздуха внутри салона и вне автомобиля;
      • выявление расхода топлива в зависимости от режима эксплуатации двигателя и кондиционера, загрузки транспортного средства, дорожных условий;
      • замеры напряжения в бортовой сети;
      • информирование о состоянии свечей и фильтров, уровне масла.

      Данные о каждой обнаруженной неисправности отображаются на экране и автоматически заносятся в регистрационный блок. Здесь же хранится информация о правилах грамотной эксплуатации транспортного средства, способах устранении конкретной неисправности, данные о сервисных центрах. В той или иной ситуации бортовой компьютер выдает полезную информацию, соответствующую возникшей проблеме.

      Среди дополнительных эксплуатационных возможностей маршрутного компьютера можно отметить:

      • систему различных оповещений;
      • отображение общего пробега автомобиля в километрах;
      • планирование маршрутов с расчетом скорости движения и расхода топлива, указанием прохождения контрольных точек, а также с разработкой графика движения;
      • составление отчетов обо всех событиях, происходящих в подконтрольных автомобильных системах;
      • ручное и автоматическое управление кондиционером;
      • симуляция радиоприемника или телевизора, выход в Интернет, осуществление громкой телефонной связи;
      • функции монитора парктроника;
      • функции октан-корректора для карбюраторных двигателей — коррекция угла опережения в момент запуска двигателя, при его эксплуатации, при переходе с одного вида топлива на другой; активизация многоискрового режима и прочее.

      Таким образом, бортовой компьютер обладает большим количеством функциональных возможностей и настроек. Это позволяет владельцу транспортного средства подстраивать его работу под свои потребности. Эксплуатация маршрутного компьютера повышает комфорт и безопасность поездки.

      Монтаж электронного управляющего центра

      Существует несколько вариантов монтажа бортового компьютера. В частности, он может устанавливаться в стандартное гнездо, расположенное на приборной панели автомобиля, либо выноситься вне ее с вмонтированием лицевой панели в крышу машины. В первом случае обычно используется маршрутный компьютер штатных размеров — 1Din, 1/5Din, 2Din. Обе модели не создают никаких проблем при прохождении технического обслуживания.

      Современный бортовой компьютер подсоединяется в разрыв:

      • к датчикам уровня и расхода топлива, скорости;
      • к колодке диагностики;
      • к цепи зажигания;
      • к другим штатным узлам автомобиля.

      Следует отметить, что маршрутный компьютер доступно устанавливать на транспортные средства с различными двигателями — дизельными, карбюраторными, инжекторными.

      Специфика электронных автомобильных систем «Орион БК»

      Автомобильный бортовой компьютер «Орион БК» может работать в самых разных условиях — при низких/высоких температурах, значительном скоплении пыли, повышенном уровне влажности, существенных вибрационных нагрузках. Ведь подобный программно-аппаратный комплекс имеет:

      • высокий уровень пыле- и влагозащиты IP66 по стандарту IEC-952;
      • надежный фрезерованный алюминиевый корпус;
      • систему ударо- и виброзащиты;
      • пассивное охлаждение.

      Следует отметить тот факт, что даже при высокой эксплуатационной нагрузке энергопотребление этого электронного оборудования не превышает 16 Вт.

      В комплектацию устройства входят:

      • интегрированный графический 2D/3D контроллер;
      • контроллеры ЛВС Gigabit Ethernet и Fast Ethernet;
      • последовательные порты, интерфейс USB 2.0;
      • каналы цифрового и аналогового ввода/вывода;
      • интерфейсы CAN2.0, MILSTD-1553 «Манчестер»;
      • твердотельный накопитель серии «РОТОР» с интерфейсом SATA;
      • светодиодный, жидкокристаллический, сегментынй либо графический дисплей.

      Отличительные свойства отдельных видов электронных систем «Орион БК»

      Под маркой «Орион БК» выпускается около трех десятков модификаций автомобильного бортового компьютера. Каждый из них имеет свои особенности.

      Так, например, БК-02 ориентирован на применение в дизельных двигателях с генераторами, имеющих W выход. В число его функций входят:

      • индикация времени,
      • измерение оборотов коленчатого вала,
      • контроль напряжения бортовой сети,
      • оценка состояния стартерных аккумуляторных батарей,
      • отчет времени поездки.

      Модель БК-08 дополнительно снабжена термометром для определения температуры окружающего воздуха.

      Функции БК-03 аналогичны набору функционалов БК-02. Но это устройство работает с карбюраторными двигателями.

      БК-06 отличается от БК-03 наличием термометра.

      БК-11 предназначен для автомобилей ВАЗ 10-го семейства, укомплектованных карбюраторным двигателем, а БК-17 ориентирован на использование в таких моделях ВАЗ как 2108, 2109, 21099, 2115 и 2120.

      БК-21 интегрируется с карбюраторным или дизельным двигателем с W-выходом.

      БК-05 рекомендован к использованию в автомобилях ВАЗ с инжекторным двигателем и электронными блоками управления.

      БК-04 подходит для автомобилей ГАЗ 3110, ГАЗ 3102, ГАЗЕЛЬ, СОБОЛЬ.

      ТАКСОМЕТРЫ - ОБЩАЯ ИНФОРМАЦИЯ

      Автомобильный таксометр предназначен для оперативного контроля основных параметров поездки, определения стоимости поездки и т.д. Таксометр устанавливается на автомобили отечественного и иностранного производства, оснащенные карбюраторным, инжекторным или дизельным двигателем. Необходимо убедится, до подключения таксометра, что в автомобиле установлен датчик скорости или автомобиль оборудован ABS. Либо конструкция автомобиля позволяет установить и подключить датчик скорости.


      Таксометр (от фр. Taximètre «счётчик цены») – это прибор, который устанавливается в автомобилях отечественного или импортного производства для определения стоимости проезда и для оперативного контроля основных параметров поездки.

      Принцип работы таксометра в том, что он измеряет расстояние, пройденное автомобилем, и умножает его на стоимость одного километра пути.

      Первый таксометр изобретает в 1907 году немецкий ученый Вильгельм Брюн, и сразу же после этого на улицах Лондона появляются первые таксомоторы,  оборудованные таксометрами. В скором времени компания «Рено» запустила производство машин, оборудованных таксометрами.

      Повсеместное распространение таксометров вызвало шквал негодования со стороны таксистов, которые отныне не могли взимать завышенную плату с пассажира за проезд в ночное время или в криминальный район города, а должны были возить всех и куда угодно по одной и той же цене, установленной таксопарком.

      Как и сто лет назад, таксисты до сих пор воюют с владельцами таксопарков. А потому широкое распространение приобрели скрытие заработка таксистами и обман клиента. Только лишь начиная с нового тысячелетия таксометры стали электронными. До этого, все таксометры были механическими. Необходимость замены продиктовали новые автомобили, начиненные электроникой. Электронные таксометры отсчитывают расстояние от электронного датчика, который расположен на коробке передач автомобиля.

      Существуют как стандартные методы расчета цен от расстояния и времени, так и такое понятие как «минимальная цена», то есть пассажир должен проехать некоторое минимальное расстояние, для того чтобы эксплуатация автомобиля оправдывалась его владельцу.

      Также Вы можете скачать программное обеспечение для настройки и калибровки таксометра.

      Помимо этого, существует немало навигаторов, реализующих в себе таксометр.

      Особенность ТАКСОМЕТРа ТХ - 01 заключается в большом графическом дисплее.

      Установить ТАКСОМЕТР ТХ – 01 Вы можете в любом удобном месте и двумя разными вариантами, либо с кнопками с правой стороны, либо с кнопками с левой стороны от экрана. К тому же это очень просто. Таксометр имеет энергозависимую память.

      Но прежде чем устанавливать таксометр в автомобиль убедитесь, что в нем присутствует датчик скорости. А непосредственно перед установкой убедитесь, что он подключен.

      Дисплей таксометра матричный и графический. Основной экран отображает параметры посадки и поездки. Также при покупке, Вы сможете выбрать дисплей, который  Вам нужен: обычный или инверсный.

      Вы можете купить таксометр в фирменном магазине «НПП Орион». Наши товары всегда отличного качества и по доступным ценам. Заходите на наш сайт и в наш интернет-магазин. Мы ждем Вас!
