НАГРУЗОЧНАЯ ВИЛКА НВ-02

Артикул: 2002

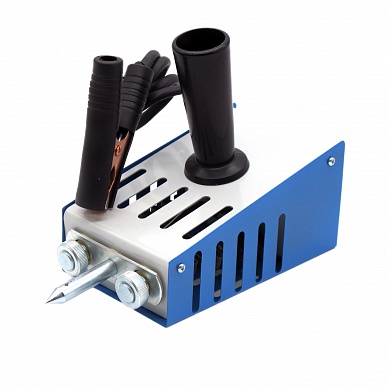

НАГРУЗОЧНАЯ ВИЛКА НВ-02

Основные функции

Нагрузочная вилка предназначена для определения степени заряженности и исправности автомобильной аккумуляторной батареи с номинальным напряжением 12 вольт; а также проверки исправности генератора бортовой сети с помощью высокоточного вольтметра.

Технические характеристики:

  • Номинальное напряжение АБ: 12 В
  • Емкость тестируемых АБ: 15-240 А-ч
  • Диапазон вольтметра: 0-15 В
  • Точность: 2,5%
  • Номинальное сопротивление: две спирали по 0,1 Ом
  • Рабочий диапазон температур: –30°С – +60°С
  • Время измерения:
    • спирали подключены: не более 5 сек.
    • спирали отключены: не ограничено

Особенности

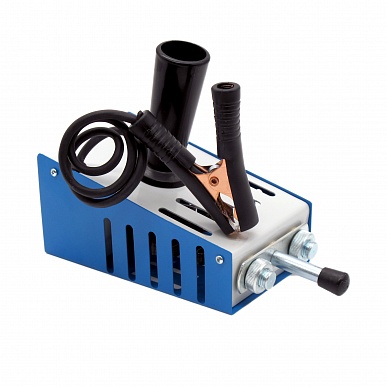

  • Нагрузочная вилка НВ-02 имеет две спирали и подходит для проверки аккумуляторов как малой и средней емкости (подключается одна спираль, ток нагрузки 100 А), так и повышенной емкости (подключается две спирали, ток нагрузки 200 А)
  • Легкая коммутация спиралей упрощает использование прибора

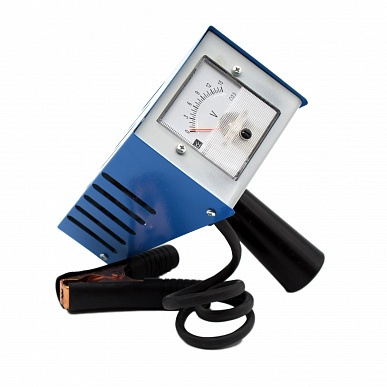

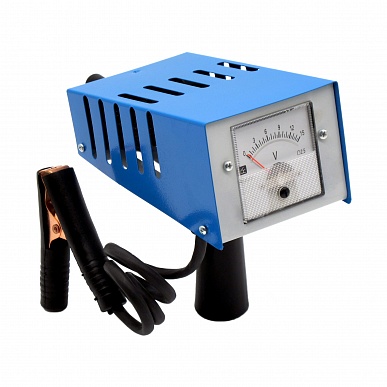

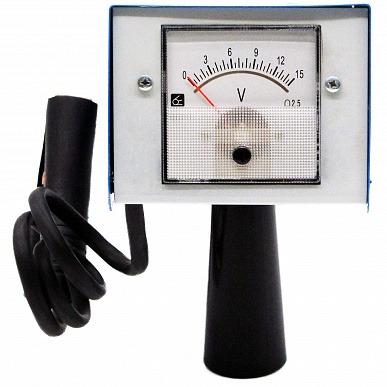

  • Большой вольтметр облегчает считывание показаний
  • Коррозиестойкое покрытие корпуса прибора

Штрих код: 4607154780572


Проверка аккумулятора с помощью нагрузочной вилки

С помощью нагрузочной вилки можно проверить степень зарядки и состояние аккумулятора. Проверять следует каждый элемент батареи подсоединением нагрузочной вилки к его выводам. Проверка д.б. кратковременной.

Аккумуляторная батарея нормальна, если в течение 5 секунд напряжение на каждом из элементов не изменяется и составляет 1,7-1,8 В.

Если напряжение не изменяется в течение 5 сек, одинаково для всех элементов, но величина его находится в пределах 1,4-1,7 В, то необходимо произвести зарядку.

Если напряжение ниже 1,4 В, батарея неисправна.

Величина напряжения при измерении нагрузочной вилкой характеризует степень разрядки аккумулятора. Напряжение в диапазоне 1,4-1,5 В свидетельствует о 75%-ной разрядке аккумулятора в диапазоне 1,5-1,6 В - о 50%-ной разрядке, в диапазоне 1,6-1,7 В - о 25%-ной разрядке, в диапазоне 1,3-1,4 В - о 100%-ной разрядке или о неисправности элемента.

При отличии напряжения на 0,2 В для одного из элементов по отношению к другим элементам требуется зарядка или ремонт батареи.
