Автомобильный бортовой компьютер БК-21 CAN

Артикул: 3118

НАЗНАЧЕНИЕ

 Автомобильный бортовой компьютер БК-21 CAN предназначен для оперативного контроля работы основных узлов автомобиля и предназначен для установки в любом удобном месте на автомобили, оснащенные инжекторным двигателем с электронным блоком управления:

  • Автомобили с диагностикой осуществляемой по протоколу CAN
  • ВАЗ семейств: Классика, 2108, 2109, 21099, 2110-2112, 2113-2115, Нива, Шевроле-Нива, Калина, Приора, Ларгус
  • ГАЗ: Газель, Баргузин, Соболь
  • УАЗ: классический, Hunter, Патриот
  • ИЖ ОДА; ЗАЗ Cлавута, Таврия
  • DAEWOO Sens, Espero, Leganza
  • DAEWOO Nexia, Nubira, Lanos и
  • CHEVROLET Lanos до 2008 г. выпуска
  • KIA

  • Автомобили с любым карбюраторным, инжекторным, дизельным двигателем, для которых невозможно подключение по стандартному диагностическому протоколу: подключение производится непосредственно к датчикам.
Внимание!
Если ваш автомобиль не поддерживает подключение по диагностическим протоколам указанным в "таблице поддерживаемых ЭБУ", возможно подключение непосредственно к датчикам. При таком подключении информация о кодах ошибок и другая, получаемая от ЭБУ (Электронный Блок Управления), будет недоступна.

Особенности

  • Русскоязычный интерфейс и удобная система навигации
  • Индикация выхода параметров за границы диапазона
  • Поддержка протокола CAN
  • Выносной датчик температуры
  • Энергонезависимая память
  • Чтение и сброс кодов ошибок
  • Устанавливается в любом удобном месте: на присосках на лобовое стекло, на торпеду, на потолок
  • Диагностическая колодка OBD II в комплекте, также есть переходник для других видов диагностических колодок
  • Позволяет подключать датчик скорости с любым количеством импульсов на метр
  • Позволяет подключать и калибровать датчик уровня топлива
  • подключение к форсунке для отображения мгновенного расхода топлива.

ОТОБРАЖЕНИЕ ИНФОРМАЦИИ

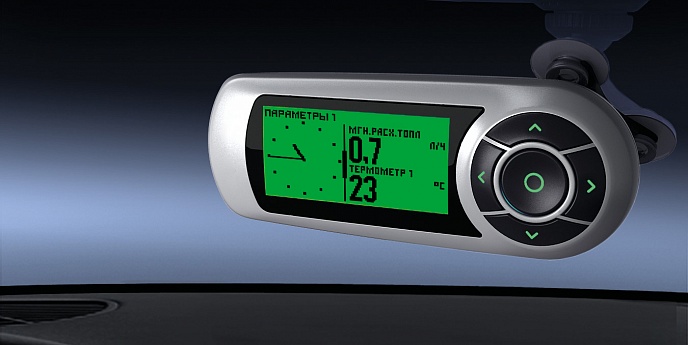

  • Жидкокристаллический дисплей
  • Постоянно отображаются стрелочные часы
  • Русскоязычный интерфейс и удобная система навигации
  • Яркая многоцветная подсветка, имеющая несколько ступеней регулировки яркости
  • Обычный или инверсный дисплей

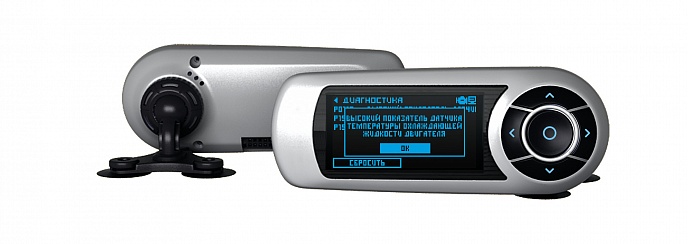

  • Чтение кодов ошибок с описанием неисправности

Виды выдаваемых предупреждений

  • Превышение скорости
  • Предупреждение о гололеде
  • Превышение оборотов двигателя
  • Превышение температуры двигателя
  • Наступление планового ТО
  • Выход напряжения за границы диапазона

ОСНОВНЫЕ РЕЖИМЫ

  • Время в пути
  • Часы
  • Календарь
  • Мгновенная скорость
  • Пробег
  • Средняя скорость
  • Пробег до ТО
  • Средний расход топлива л/100км
  • Мгновенный расход топлива л/100км*
  • Общий расход литры
  • Мгновенный расход топлива л/час*
  • Количество топлива в баке
  • Пробег на остатке топлива
  • Температура воздуха
  • Минимальная температура за сутки
  • Вольтметр
  • Тахометр
  • Положение дроссельной заслонки*
  • Температура двигателя*
  • Идентификационный номер ЭБУ*
  • Версия прошивки прибора
  • Коды ошибок с описанием*
  • Сброс кодов ошибок

* Наличие режима зависит от типа ЭБУ автомобиля

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БК -21 CAN

  • Напряжение питания: 7.5 -18 В
  • Потребляемый ток:
    • В рабочем режиме, не более 0,1А
    • В дежурном режиме, не более 0,01А
  • Диапазон рабочих температур: - 25 - +40 °С
  • Диапазон измерения напряжения: 9-16 В
  • Диапазон измерения температуры: - 30 - +120 °С
  • Версия ПО, не ниже: БК 21: 1.38
  • Версия ядра: 1.1

ДИСКРЕТНОСТЬ ПРЕДСТАВЛЕНИЯ ИНФОРМАЦИИ:

  • Расход топлива: 0,1 л
  • Скорость движения: 1 км/ч
  • Температура: 1 °С
  • Бортовое напряжение: 0,1 В
  • Индикация оборотов: 1 об./мин
  • Пробег:
    • до 100 км: 0,1 км
    • свыше 100 км: 1 км
  • Пробег до очередного ТО: 1 км
  • Положение дроссельной заслонки: 1%

ТАБЛИЦА ПОДДЕРЖИВАЕМЫХ ЭБУ

ВАЗ
ЯНВАРЬ 5.1 ЕВРО-2
ЯНВАРЬ 5.1.1 РОССИЯ-83
ЯНВАРЬ 5.1.2 РОССИЯ-83
ЯНВАРЬ 5.1.3 ЕВРО-2
ЯНВАРЬ 7.2
BOSCH MP7.0 HFM EURO-2
BOSCH MP7.0 HFM EURO-3
BOSCH M7.9.7 EURO-2
BOSCH M7.9.7 EURO-3
BOSCH M1.5.4 EURO-2
BOSCH M1.5.4 EURO-3
BOSCH M1.5.4 (РОССИЯ-83)
BOSCH M(E) 17.9.7 ВАЗ EURO-3/4/5
VS 5.1 EURO-2
VS 5.1 РОССИЯ-83
M73 EURO-3
M74 EURO-4
M74K EURO-3
M75 EURO-4
USB ИТЕЛМА (EURO-2)
LADA LARGUS
ГАЗ, УАЗ, Газель
BOSCH M(E) 17.9.7 УАЗ EURO-3
МИКАС 5.4,7.1,7.2
МИКАС 7.6
МИКАС 10.3 (ЕВРО-3) ДВ. УМЗ-421
МИКАС 12
МИКАС 11 (ЕВРО-3)
МИКАС 12 (ЕВРО-4)
МИКАС 12.3
RENAULT LOGAN
CAN OBDIICAN OBDII
DAEWOO до 2008 г. выпуска
с ЭБУ GM-Multec IE FI-6, IE FI-S
ALDL 1
ALDL 2
ALDL 3
OBDII K-LINE 14230 OBDII
9141 OBDII

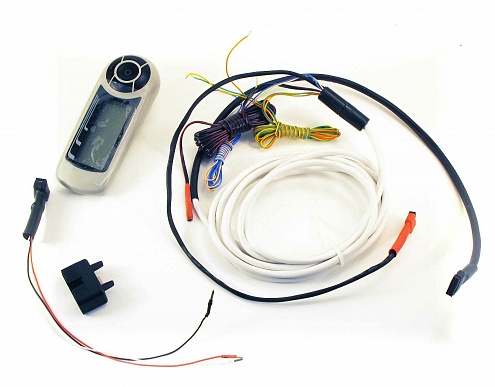

КОМПЛЕКТ ПОСТАВКИ

  • Коробка упаковочная: 1 шт.
  • Инструкция по эксплуатации: 1 шт.
  • Таблица кодов неисправностей: 1 шт.
  • Бортовой компьютер: 1 шт.
  • Шлейф с разъемами и термодатчиком: 1 шт.
  • Колодка диагностическая 16-контактная OBD II: 1 шт.
  • Переходник с одиночными контактами: 1 шт.
  • Присоски: 3 шт.

Штрих код: 4607154783276


«ОРИОН-БК» — верный электронный помощник при эксплуатации автомобиля

Целый ряд современных автомобилей оснащен бортовыми компьютерами. Подобные программно-аппаратные комплексы:

  • собирают данные с различных датчиков;
  • анализируют проведенные измерения;
  • отображают информацию о текущем состоянии различных систем транспортного средства на экран;
  • выдают водителю соответствующие рекомендации.

Использование бортового компьютера позволяет своевременно выявлять явные и скрытые неисправности в работе автомобильных узлов, а значит, вовремя проводить необходимые ремонтные операции. В результате экономятся средства на диагностику в автосервисе, а эксплуатационный ресурс транспортного средства продлевается.

Функции бортового электронного комплекса

Автомобильный маршрутный компьютер выполняет массу функций. Среди них:

  • контроль оборотов двигателя;
  • слежение за температурой двигателя;
  • мониторинг скорости автомобиля;
  • измерение температуры воздуха внутри салона и вне автомобиля;
  • выявление расхода топлива в зависимости от режима эксплуатации двигателя и кондиционера, загрузки транспортного средства, дорожных условий;
  • замеры напряжения в бортовой сети;
  • информирование о состоянии свечей и фильтров, уровне масла.

Данные о каждой обнаруженной неисправности отображаются на экране и автоматически заносятся в регистрационный блок. Здесь же хранится информация о правилах грамотной эксплуатации транспортного средства, способах устранении конкретной неисправности, данные о сервисных центрах. В той или иной ситуации бортовой компьютер выдает полезную информацию, соответствующую возникшей проблеме.

Среди дополнительных эксплуатационных возможностей маршрутного компьютера можно отметить:

  • систему различных оповещений;
  • отображение общего пробега автомобиля в километрах;
  • планирование маршрутов с расчетом скорости движения и расхода топлива, указанием прохождения контрольных точек, а также с разработкой графика движения;
  • составление отчетов обо всех событиях, происходящих в подконтрольных автомобильных системах;
  • ручное и автоматическое управление кондиционером;
  • симуляция радиоприемника или телевизора, выход в Интернет, осуществление громкой телефонной связи;
  • функции монитора парктроника;
  • функции октан-корректора для карбюраторных двигателей — коррекция угла опережения в момент запуска двигателя, при его эксплуатации, при переходе с одного вида топлива на другой; активизация многоискрового режима и прочее.

Таким образом, бортовой компьютер обладает большим количеством функциональных возможностей и настроек. Это позволяет владельцу транспортного средства подстраивать его работу под свои потребности. Эксплуатация маршрутного компьютера повышает комфорт и безопасность поездки.

Монтаж электронного управляющего центра

Существует несколько вариантов монтажа бортового компьютера. В частности, он может устанавливаться в стандартное гнездо, расположенное на приборной панели автомобиля, либо выноситься вне ее с вмонтированием лицевой панели в крышу машины. В первом случае обычно используется маршрутный компьютер штатных размеров — 1Din, 1/5Din, 2Din. Обе модели не создают никаких проблем при прохождении технического обслуживания.

Современный бортовой компьютер подсоединяется в разрыв:

  • к датчикам уровня и расхода топлива, скорости;
  • к колодке диагностики;
  • к цепи зажигания;
  • к другим штатным узлам автомобиля.

Следует отметить, что маршрутный компьютер доступно устанавливать на транспортные средства с различными двигателями — дизельными, карбюраторными, инжекторными.

Специфика электронных автомобильных систем «Орион БК»

Автомобильный бортовой компьютер «Орион БК» может работать в самых разных условиях — при низких/высоких температурах, значительном скоплении пыли, повышенном уровне влажности, существенных вибрационных нагрузках. Ведь подобный программно-аппаратный комплекс имеет:

  • высокий уровень пыле- и влагозащиты IP66 по стандарту IEC-952;
  • надежный фрезерованный алюминиевый корпус;
  • систему ударо- и виброзащиты;
  • пассивное охлаждение.

Следует отметить тот факт, что даже при высокой эксплуатационной нагрузке энергопотребление этого электронного оборудования не превышает 16 Вт.

В комплектацию устройства входят:

  • интегрированный графический 2D/3D контроллер;
  • контроллеры ЛВС Gigabit Ethernet и Fast Ethernet;
  • последовательные порты, интерфейс USB 2.0;
  • каналы цифрового и аналогового ввода/вывода;
  • интерфейсы CAN2.0, MILSTD-1553 «Манчестер»;
  • твердотельный накопитель серии «РОТОР» с интерфейсом SATA;
  • светодиодный, жидкокристаллический, сегментынй либо графический дисплей.

Отличительные свойства отдельных видов электронных систем «Орион БК»

Под маркой «Орион БК» выпускается около трех десятков модификаций автомобильного бортового компьютера. Каждый из них имеет свои особенности.

Так, например, БК-02 ориентирован на применение в дизельных двигателях с генераторами, имеющих W выход. В число его функций входят:

  • индикация времени,
  • измерение оборотов коленчатого вала,
  • контроль напряжения бортовой сети,
  • оценка состояния стартерных аккумуляторных батарей,
  • отчет времени поездки.

Модель БК-08 дополнительно снабжена термометром для определения температуры окружающего воздуха.

Функции БК-03 аналогичны набору функционалов БК-02. Но это устройство работает с карбюраторными двигателями.

БК-06 отличается от БК-03 наличием термометра.

БК-11 предназначен для автомобилей ВАЗ 10-го семейства, укомплектованных карбюраторным двигателем, а БК-17 ориентирован на использование в таких моделях ВАЗ как 2108, 2109, 21099, 2115 и 2120.

БК-21 интегрируется с карбюраторным или дизельным двигателем с W-выходом.

БК-05 рекомендован к использованию в автомобилях ВАЗ с инжекторным двигателем и электронными блоками управления.

БК-04 подходит для автомобилей ГАЗ 3110, ГАЗ 3102, ГАЗЕЛЬ, СОБОЛЬ.
