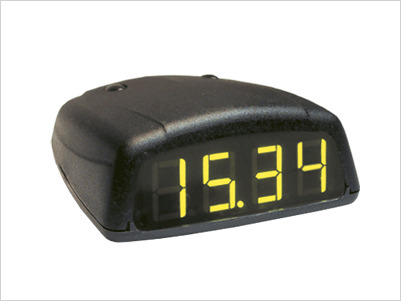

Автомобильный бортовой компьютер БК-03

Артикул: 3015

НАЗНАЧЕНИЕ

Автомобильный бортовой компьютер БК-03 предназначен для оперативного контроля работы основных узлов двигателя и предназначен для установки на: мотоциклы, скутера, лодочные моторы, катера, автомобили с различными типами двигателя, карбюраторным, дизельным или инжекторным.

ОСОБЕННОСТИ

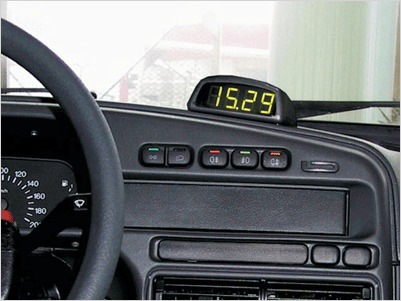

  • Устанавливается в любом удобном месте
  • Подходит для любых двигателей:
    • для бензиновых двигателей с любым числом цилиндров;
    • для дизельных двигателей с любым соотношением шкивов коленвала и генератора;
    • для двигателей с различными системами зажигания: с распределителем и без, магнето и т. д.
  • Возможна работа без подключения тахометра
  • Функция энергосбережения
  • Энергонезависимая память
  • Регулировка яркости индикатора
  • Переключение режимов сопровождается коротким звуковым сигналом
  • Индикация выхода параметров за границы диапазона
  • Часы, будильник, таймер

ОСНОВНЫЕ РЕЖИМЫ

  • Часы. Индикация времени в 24-х часовом режиме с возможностью программной коррекции хода.
  • Тахометр. Измерение оборотов коленчатого вала 2-8 цилиндровых четырехтактных двигателей внутреннего сгорания с функцией возможного включения звукового сигнала при превышении установленного значения оборотов двигателя.
  • Вольтметр. Измерение напряжения бортовой сети автомобиля, с возможностью подачи предупреждающего звукового сигнала при выходе напряжения за пределы установленного значения.
  • Электронная нагрузочная вилка. Проверка работоспособности, оценка состояния и уровня заряда стартерных аккумуляторных батарей.
  • У.З.С.К. Измерение угла замкнутого состояния контактов прерывателя.
  • Время в пути.
  • Будильник.

В приборе предусмотрена регулировка яркости свечения индикатора. Переключение режимов прибора сопровождается коротким звуковым сигналом. Автомобильный бортовой компьютер имеет функцию дежурного режима - режима малого потребления энергии.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БК-03

  • Напряжение питания: 7,5-18 В
  • Потребляемый ток:
    • в рабочем режиме не более 0.1 А
    • в дежурном режиме не более 0.01A
  • Диапазон рабочих температур: -25 + 60 °C
  • Диапазон измерения напряжения: 9-16 В

КОМПЛЕКТ ПОСТАВКИ

  • Коробка упаковочная: 1 шт.
  • Инструкция по эксплуатации: 1 шт.
  • Бортовой компьютер: 1 шт.

Дополнительная информация

Автомобильные бортовые компьютеры контролируют огромное число параметров систем автомобиля. Как правило, если в работе Вашего двигателя что-то пошло не так, то бортовой автомобильный компьютер возвестит Вас об этом загоранием лампочки «check engine» на передней панели авто. Но более подробную информацию о том, что именно сломалось в автомобиле, с помощью бортового автомобильного компьютера получить не удастся. Для того чтобы Вы могли узнать больше о работе своего автомобиля и появились автомобильные бортовые компьютеры, оснащенные системой диагностики авто.


Каким же образом он работает? Бортовой компьютер подключается к блоку управления электропитанием, считывающему информацию с датчиков автомобиля. В случае если произошла какая-нибудь неполадка, этот датчик сигнализирует о ней, в свою очередь, бортовой компьютер, приняв сигнал, декодирует его в сообщение, выводимое на дисплей компьютера в виде понятных человеку фраз: «проверьте уровень масла» или «неисправность системы зажигания».



Но и это еще далеко не все, на что способен автомобильный бортовой компьютер. Его задача не сводится лишь к тому, чтобы приносить вам только дурные вести (сообщать о поломках и прогнозировать износ узлов автомобиля). Компьютер может определить пробег до ТО, состояние свечей, фильтров и уровень масла.

Кроме того, в автомобильный бортовой компьютер встроен спидометр и тахометр, контроль скорости и оборотов двигателя, датчик слежения за температурой двигателя, измеритель температуры внутри и вне салона.

Автомобильный бортовой компьютер – верный товарищ в дороге в момент непосредственной эксплуатации автомобиля. Программно-аппаратные комплексы компьютера отображают информацию о правилах грамотной эксплуатации транспортного средства, данные о сервисных центрах, а также сообщают водителю необходимые и нужные рекомендации. С полным перечнем функциональных возможностей автомобильных бортовых компьютеров Вы можете ознакомиться на нашем сайте.

Автомобильный бортовой компьютер поможет Вам вовремя выявлять неисправности, скрытые от глаз, для того, чтобы Вы могли своевременно проводить ремонтные операции. Заходите в наш Интернет-магазин «НПП Орион» и мы гарантируем Вам, что, купив бортовой компьютер у нас, Вы сэкономите средства на диагностику в автосервисе и одновременно продлите срок эксплуатации своего авто. Мы ждем Вас!


Штрих код: 4607154780169


«ОРИОН-БК» — верный электронный помощник при эксплуатации автомобиля

Целый ряд современных автомобилей оснащен бортовыми компьютерами. Подобные программно-аппаратные комплексы:

  • собирают данные с различных датчиков;
  • анализируют проведенные измерения;
  • отображают информацию о текущем состоянии различных систем транспортного средства на экран;
  • выдают водителю соответствующие рекомендации.

Использование бортового компьютера позволяет своевременно выявлять явные и скрытые неисправности в работе автомобильных узлов, а значит, вовремя проводить необходимые ремонтные операции. В результате экономятся средства на диагностику в автосервисе, а эксплуатационный ресурс транспортного средства продлевается.

Функции бортового электронного комплекса

Автомобильный маршрутный компьютер выполняет массу функций. Среди них:

  • контроль оборотов двигателя;
  • слежение за температурой двигателя;
  • мониторинг скорости автомобиля;
  • измерение температуры воздуха внутри салона и вне автомобиля;
  • выявление расхода топлива в зависимости от режима эксплуатации двигателя и кондиционера, загрузки транспортного средства, дорожных условий;
  • замеры напряжения в бортовой сети;
  • информирование о состоянии свечей и фильтров, уровне масла.

Данные о каждой обнаруженной неисправности отображаются на экране и автоматически заносятся в регистрационный блок. Здесь же хранится информация о правилах грамотной эксплуатации транспортного средства, способах устранении конкретной неисправности, данные о сервисных центрах. В той или иной ситуации бортовой компьютер выдает полезную информацию, соответствующую возникшей проблеме.

Среди дополнительных эксплуатационных возможностей маршрутного компьютера можно отметить:

  • систему различных оповещений;
  • отображение общего пробега автомобиля в километрах;
  • планирование маршрутов с расчетом скорости движения и расхода топлива, указанием прохождения контрольных точек, а также с разработкой графика движения;
  • составление отчетов обо всех событиях, происходящих в подконтрольных автомобильных системах;
  • ручное и автоматическое управление кондиционером;
  • симуляция радиоприемника или телевизора, выход в Интернет, осуществление громкой телефонной связи;
  • функции монитора парктроника;
  • функции октан-корректора для карбюраторных двигателей — коррекция угла опережения в момент запуска двигателя, при его эксплуатации, при переходе с одного вида топлива на другой; активизация многоискрового режима и прочее.

Таким образом, бортовой компьютер обладает большим количеством функциональных возможностей и настроек. Это позволяет владельцу транспортного средства подстраивать его работу под свои потребности. Эксплуатация маршрутного компьютера повышает комфорт и безопасность поездки.

Монтаж электронного управляющего центра

Существует несколько вариантов монтажа бортового компьютера. В частности, он может устанавливаться в стандартное гнездо, расположенное на приборной панели автомобиля, либо выноситься вне ее с вмонтированием лицевой панели в крышу машины. В первом случае обычно используется маршрутный компьютер штатных размеров — 1Din, 1/5Din, 2Din. Обе модели не создают никаких проблем при прохождении технического обслуживания.

Современный бортовой компьютер подсоединяется в разрыв:

  • к датчикам уровня и расхода топлива, скорости;
  • к колодке диагностики;
  • к цепи зажигания;
  • к другим штатным узлам автомобиля.

Следует отметить, что маршрутный компьютер доступно устанавливать на транспортные средства с различными двигателями — дизельными, карбюраторными, инжекторными.

Специфика электронных автомобильных систем «Орион БК»

Автомобильный бортовой компьютер «Орион БК» может работать в самых разных условиях — при низких/высоких температурах, значительном скоплении пыли, повышенном уровне влажности, существенных вибрационных нагрузках. Ведь подобный программно-аппаратный комплекс имеет:

  • высокий уровень пыле- и влагозащиты IP66 по стандарту IEC-952;
  • надежный фрезерованный алюминиевый корпус;
  • систему ударо- и виброзащиты;
  • пассивное охлаждение.

Следует отметить тот факт, что даже при высокой эксплуатационной нагрузке энергопотребление этого электронного оборудования не превышает 16 Вт.

В комплектацию устройства входят:

  • интегрированный графический 2D/3D контроллер;
  • контроллеры ЛВС Gigabit Ethernet и Fast Ethernet;
  • последовательные порты, интерфейс USB 2.0;
  • каналы цифрового и аналогового ввода/вывода;
  • интерфейсы CAN2.0, MILSTD-1553 «Манчестер»;
  • твердотельный накопитель серии «РОТОР» с интерфейсом SATA;
  • светодиодный, жидкокристаллический, сегментынй либо графический дисплей.

Отличительные свойства отдельных видов электронных систем «Орион БК»

Под маркой «Орион БК» выпускается около трех десятков модификаций автомобильного бортового компьютера. Каждый из них имеет свои особенности.

Так, например, БК-02 ориентирован на применение в дизельных двигателях с генераторами, имеющих W выход. В число его функций входят:

  • индикация времени,
  • измерение оборотов коленчатого вала,
  • контроль напряжения бортовой сети,
  • оценка состояния стартерных аккумуляторных батарей,
  • отчет времени поездки.

Модель БК-08 дополнительно снабжена термометром для определения температуры окружающего воздуха.

Функции БК-03 аналогичны набору функционалов БК-02. Но это устройство работает с карбюраторными двигателями.

БК-06 отличается от БК-03 наличием термометра.

БК-11 предназначен для автомобилей ВАЗ 10-го семейства, укомплектованных карбюраторным двигателем, а БК-17 ориентирован на использование в таких моделях ВАЗ как 2108, 2109, 21099, 2115 и 2120.

БК-21 интегрируется с карбюраторным или дизельным двигателем с W-выходом.

БК-05 рекомендован к использованию в автомобилях ВАЗ с инжекторным двигателем и электронными блоками управления.

БК-04 подходит для автомобилей ГАЗ 3110, ГАЗ 3102, ГАЗЕЛЬ, СОБОЛЬ.
