Автомобильные антенны

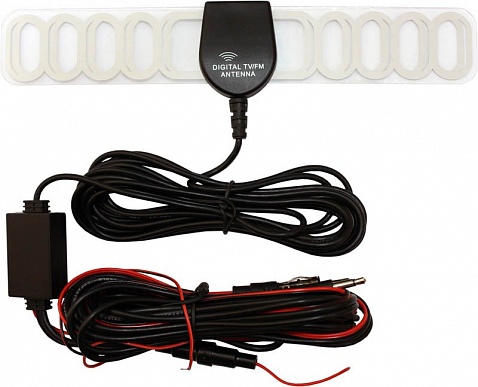

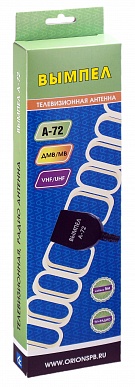

TV/FM активная антенна Орион А72

Артикул: 4039

УСТАНОВКА

Рекомендуемая установка - на ветровое стекло.
  1. Отделить липкую ленту от антенны.
  2. Установить автомобильную антенну в удобное место.
  3. Подключить кабель питания (10.5-16V).
  4. Уложить кабель во избежании помех водителю при движении автомобиля.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Активная , цифровая , автомобильная антенна является водонепроницаемой и имеет встроенный усилитель.

Тип антенныАктивная
Частотный диапазон TVVHF-H - 48.5 - 223MHz

UHF - 450-862MHz
Частотный диапазон FM88 - 108 MHz
Питание Radio12V
Напряжение питания10.5 - 16V
Ток потребления (max)10 - 30 mA
Рабочий диапазон-40 С..........+80 С
КонтактISO/Z-DIN
ПереходникJack 3.5 мм
Длина кабеля5.0 м.
Габаритные размеры223(L)*16.5(W)*10(H)
















УСТАНОВКА АВТОМОБИЛЬНОЙ АНТЕННЫ

1.     Выключите электрооборудование автомобиля.

2.     Обезжирьте место крепления антенны на стекле спиртом или ацетоном.

3.     Отделив пленку, защищающую липкий слой, прикрепите антенное полотно к лобовому стеклу автомобилю параллельно к кромке. Для лучшего приема радиостанций желательно, чтобы радиоприемные антенны находились на расстоянии не менее 5 см от краев лобового стекла.

4.     Закрепите шлейф заземления (короткий провод) под винт держателя зеркала или солнцезащитного козырька, либо к очищенному до металла месту корпуса автомобиля, обратив внимание на обеспечение устойчивого контакта с корпусом автомобиля, так как от этого зависит качество работы антенны.

5.     Проложите антенный кабель и провод питания под резиновым уплотнителем вокруг лобового стекла и подведите его к месту подключения в автомагнитоле.

6.     Подключите провод «+» питания (красный провод) к проводу автомагнитолы или ТВ-приемника, который предназначен для питания антенн. Если такого провода в магнитоле нет, допускается подключение провода к цепи бортовой сети автомобиля +12В, защищенной предохранителем, возможно ближе к приемнику. Черный провод подключите к земле, возможно ближе к приемнику.

7.     Вставьте ТВ разъем во входное гнездо телевизора или используйте переходник на mini jack 3,5 мм, в зависимости от типа телевизионного гнезда в телевизоре.


Интернет магазин НПП Орион производит продажу автомобильных антенн оптом и в розницу.


Штрих код: 4607154781623


АКТИВНЫЕ АВТОМОБИЛЬНЫЕ АНТЕННЫ

В связи с тем что во многих автомобилях не предусмотрено штатное место под штыревую антену либо не установленны штатные автомобильные антенны, все большую популярность завоевывают активнные автомобильные антенны, которые имеют небольшие габаритные размеры и устанавливаются внутри салона на лобовое стекло.

Активные автомобильные антенны ОРИОН и SUPER позволяют принимать радиопередачи во всех диапазонах частот на любом расстоянии. Легко устанавливаются и подключаются в автомобиле.

УСЫ ДЛЯ АНТЕНН

В вашей машине установлена хорошая активная антенна, приемные полотна (усы) которой повреждены. Это может произойти по разным причинам: разбито лобовое стекло, либо зацепили и порвали при чистке лобового стекла, либо по другим причинам. Раньше приходилось выбрасывать дорогостоящую антенну и тратиться на покупку новой антенны. Сейчас все намного проще. Есть комплект запасных усов для автомобильных антенн.

Усы универсальны, они подходят для антенн различных производителей: Bosch, Орион и других. Установка не требует особой квалификации и подробно описана в инструкции.

АНТЕННЫЕ УСИЛИТЕЛИ

Применение данных усилителей позволяет увеличить дальность приема радиостанций в 2-3 раза. Усилители совместимы с любыми типами штыревых антенн.
