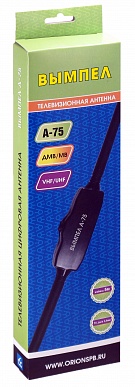

Цифровая TV антенна Орион А-75

Цифровая TV антенна Орион А-75
Артикул: 4041
ИнструкцияКупить

Описание

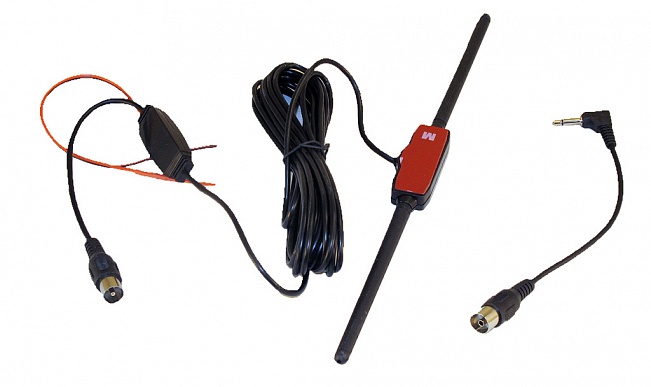

Монтаж антенны производится на лобовое стекло или заднее. В комплекте имеются переходники TV/mini jack 3.5 мм.

Технические характеристики

  • Частота: МВ/VHF-H: 170-230 МГц
  • ДМВ/UHF: 470-860 МГц
  • Усиление: 15-20 дБ
  • Питание: 12В (5В)
  • Ток потребления: 31 мА
  • Антенные разъёмы: TV/mini jack 3.5 мм
  • Длина шнура: 5 м

Порядок установки антенны

1. Выключите электрооборудование автомобиля.

2. Обезжирьте место крепления антенны на стекле спиртом или ацетоном.

3. Отделив пленку, защищающую липкий слой, прикрепите антенное полотно к лобовому стеклу автомобилю параллельно к кромке. Для лучшего приема радиостанций желательно, чтобы радиоприемные антенны находились на расстоянии не менее 5 см от краев лобового стекла.

4. Закрепите шлейф заземления (короткий провод) под винт держателя зеркала или солнцезащитного козырька, либо к очищенному до металла месту корпуса автомобиля, обратив внимание на обеспечение устойчивого контакта с корпусом автомобиля, так как от этого зависит качество работы антенны.

5. Проложите антенный кабель и провод питания под резиновым уплотнителем вокруг лобового стекла и подведите его к месту подключения в автомагнитоле.

6. Подключите провод «+» питания (красный провод) к проводу автомагнитолы или ТВ-приемника, который предназначен для питания антенн. Если такого провода в магнитоле нет, допускается подключение провода к цепи бортовой сети автомобиля +12В, защищенной предохранителем, возможно ближе к приемнику. Черный провод подключите к земле, возможно ближе к приемнику.

7. Вставьте ТВ разъем во входное гнездо телевизора или используйте переходник на jack3,5 мм, в зависимости от типа телевизионного гнезда в телевизоре.

Характеристики

Штрих код:4607154781630
Артикул:4041
Модель:А-75
Производитель:ООО "НПП "ОРИОН СПБ"
Вид антенны:телевизионная
Тип антенны:активная
Диапазон частот:ДМВ (470-860 МГц), МВ (170-230 МГц)
Усиление:20 дБ
Длина кабеля:5 м
Напряжение питания:12 В
Длина антенны:0,26 м
Место установки:лобовое стекло (внутрисалонная)
Вес брутто:105 гр.
Размеры (в упаковке):280х80х30 мм
Гарантия:12 мес
